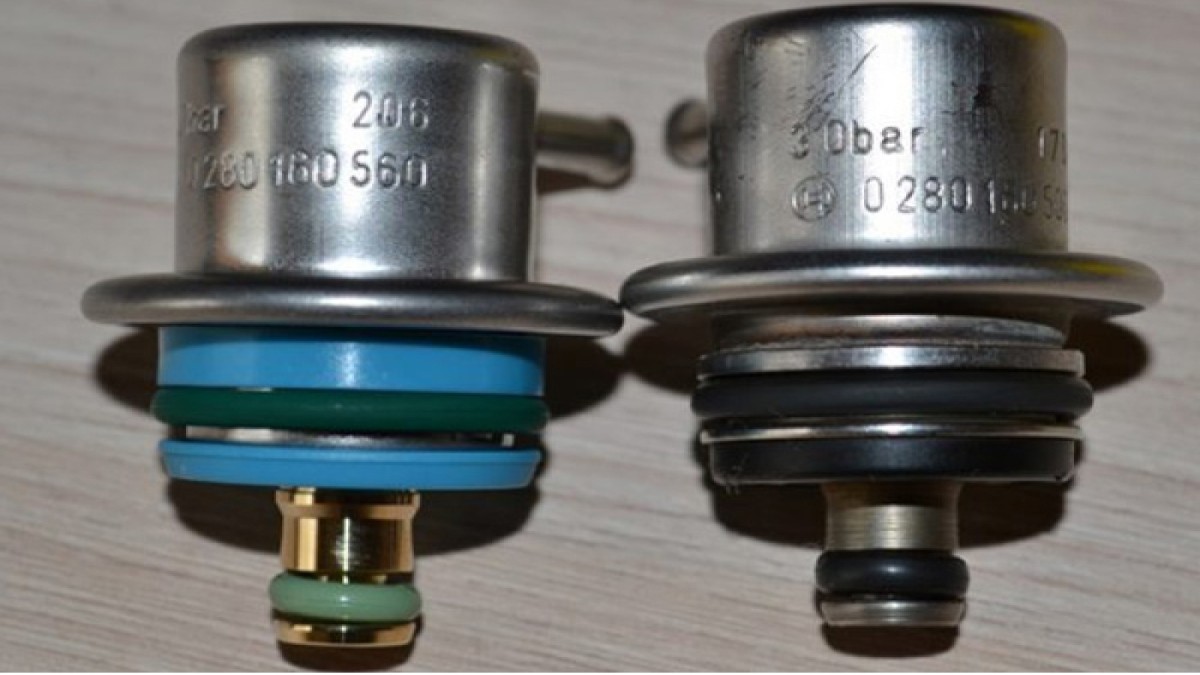

ساختار داخلی شیر کنترل فشار سوخت ریل انژکتور

شیر کنترل فشار سوخت ریل انژکتور با ساختاری شامل سلونوئید، سوپاپ داخلی، فنر و صافی، وظیفه تنظیم دقیق فشار سوخت ورودی به انژکتورها را بر عهده دارد و نقش مهمی در بهبود راندمان موتور ایفا می‌کند. عملکرد صحیح و خرید نمونه اصلی این قطعه باعث کاهش مصرف سوخت، جلوگیری از نوسان دور موتور و افزایش پایداری سیستم سوخت‌رسانی می‌شود.

ساختار داخلی شیر کنترل فشار سوخت ریل انژکتور و نقش آن در پایداری عملکرد موتور

شیر کنترل فشار سوخت ریل انژکتور یکی از مهم‌ترین قطعات سیستم سوخت‌رسانی در خودروهای مجهز به موتورهای انژکتوری است. این قطعه به‌عنوان یک عنصر مدیریتی دقیق، وظیفه کنترل فشار سوخت ورودی به ریل انژکتور را بر عهده دارد و هرگونه اختلال در عملکرد آن می‌تواند به کاهش راندمان موتور، افزایش مصرف سوخت و ناپایداری احتراق منجر شود. درک ساختار داخلی این شیر و نحوه عملکرد اجزای آن، برای متخصصان تعمیرات، مهندسان خودرو و حتی خریداران قطعات یدکی اهمیت زیادی دارد. این مقاله به‌صورت جامع، مکانیزم داخلی، اجزا، نحوه کار، علائم خرابی و اهمیت خرید نمونه اصلی این قطعه را بررسی می‌کند.

اجزای تشکیل‌دهنده ساختار داخلی شیر کنترل فشار سوخت ریل انژکتور

شیر کنترل فشار ریل انژکتور از چند بخش کلیدی ساخته شده که هرکدام نقشی دقیق و حیاتی در تنظیم فشار سوخت دارند. این اجزا به‌صورت هماهنگ کار می‌کنند تا فشار مناسب برای تزریق در هر لحظه فراهم باشد.

هسته الکترومغناطیسی یا سلونوئید

مهم‌ترین بخش شیر کنترل فشار، سلونوئید است. این قطعه شامل سیم‌پیچ الکتریکی و یک هسته متحرک است. هنگامی که ولتاژ توسط ECU به این سیم‌پیچ اعمال می‌شود، میدان مغناطیسی ایجاد شده و هسته آهنی را به‌صورت کنترل‌شده به حرکت درمی‌آورد. حرکت این هسته موجب باز یا بسته شدن مسیر عبور سوخت شده و فشار را در سطح مورد نیاز نگه می‌دارد. دقت عملکرد سلونوئید یکی از عوامل اصلی پایداری احتراق در دورهای مختلف موتور است.

سوپاپ داخلی یا پیستون کنترلی

در مرکز شیر، یک سوپاپ کوچک قرار دارد که میزان باز شدن مسیر عبور سوخت را تعیین می‌کند. این سوپاپ به‌طور مستقیم با هسته الکترومغناطیسی در ارتباط است. با حرکت هسته، سوپاپ جلو یا عقب می‌رود و مقدار سوخت برگشتی یا ورودی تنظیم می‌شود. کیفیت ساخت این قسمت، نقش مهمی در جلوگیری از افت ناگهانی فشار یا نشت سوخت دارد.

فنر تنظیم فشار

این فنر با اعمال نیروی مخالف حرکت هسته و سوپاپ، تعادل فشار را حفظ می‌کند. فنر طوری طراحی شده که در فشارهای پایین‌تر مانع باز شدن بیش از حد سوپاپ شود و در فشارهای بالا امکان تخلیه بخشی از سوخت به مسیر برگشت را فراهم کند. وجود فنر با مقاومت استاندارد باعث ایجاد یک فشار یکنواخت در ریل می‌شود.

صافی داخلی یا فیلتر ریزدانه

در بسیاری از نمونه‌های مدرن، یک صافی بسیار ظریف داخل ورودی شیر قرار دارد. این فیلتر با جلوگیری از ورود ذرات آلاینده به سلونوئید و سوپاپ، از گیرکردن بخش‌های متحرک و ایجاد نوسان فشار جلوگیری می‌کند. کوچک‌ترین آلودگی در سیستم تزریق می‌تواند عملکرد موتور را دچار مشکل کند، بنابراین وجود این فیلتر نقش مهمی در افزایش عمر مفید شیر دارد.

بدنه فلزی مقاوم

بدنه شیر از آلیاژهای مقاوم ساخته می‌شود تا در برابر دمای بالا، لرزش شدید و فشار زیاد دوام داشته باشد. طراحی بدنه باید به‌گونه‌ای باشد که از نشت سوخت جلوگیری شود و سلونوئید و سوپاپ در یک محفظه امن و پایدار کار کنند.

مکانیزم عملکرد داخلی شیر کنترل فشار سوخت

فرآیند تنظیم فشار توسط این شیر به‌صورت لحظه‌ای و بسیار دقیق انجام می‌شود. عملکرد آن به این شیوه است:

ECU میزان سوخت مورد نیاز موتور را محاسبه می‌کند.
این محاسبات بر اساس دمای موتور، میزان گاز، بار موتور، سرعت و شرایط احتراق انجام می‌شود.

سیگنال الکتریکی به سلونوئید ارسال می‌شود.
شدت این سیگنال تعیین می‌کند که هسته چقدر جابجا شود.

هسته الکترومغناطیسی سوپاپ را باز یا بسته می‌کند.
با باز شدن سوپاپ، بخشی از سوخت به مسیر برگشتی هدایت شده و فشار کاهش می‌یابد. با بسته شدن آن، فشار افزایش می‌یابد.

فنر داخلی تعادل ایجاد می‌کند.
فنر از باز شدن یا بسته شدن بیش از حد سوپاپ جلوگیری می‌کند و ضمن ایجاد ثبات، از نوسان فشار جلوگیری می‌کند.

فشار پایدار در ریل انژکتور ایجاد می‌شود.
این فشار ثابت، باعث عملکرد دقیق انژکتورها و احتراق کامل‌تر می‌شود.

نقش شیر کنترل فشار در بهبود عملکرد موتور

وجود این شیر باعث می‌شود سیستم سوخت‌رسانی در شرایط مختلف به‌صورت دقیق عمل کند. برخی از مزیت‌های آن عبارت‌اند از:

جلوگیری از افت فشار در دورهای بالا و شتاب‌گیری سریع

کاهش مصرف سوخت

افزایش راندمان احتراق

جلوگیری از ریپ زدن و کپ کردن موتور

کاهش استهلاک پمپ بنزین

ثبات در استارت سرد و گرم

اگر شیر نتواند فشار را کنترل کند، انژکتورها میزان سوخت مناسب را دریافت نمی‌کنند و عملکرد موتور دچار اختلال می‌شود.

علائم خرابی شیر کنترل فشار سوخت ریل

شناخت علائم خرابی کمک می‌کند در زمان مناسب نسبت به تعمیر یا تعویض آن اقدام شود. برخی از نشانه‌ها عبارت‌اند از:

استارت بد یا طولانی

کاهش قدرت موتور

نوسان دور در حالت درجا

افزایش ناگهانی مصرف سوخت

بوی خام‌سوزی

لرزش‌های غیرعادی

روشن شدن چراغ چک موتور

در صورت مشاهده چند مورد از این علائم، باید وضعیت شیر کنترل فشار توسط متخصص بررسی شود.

اهمیت خرید شیر کنترل فشار ریل انژکتور اصلی

به‌دلیل دقت بسیار بالا در این قطعه، استفاده از نمونه‌های غیراستاندارد می‌تواند مشکلات جدی ایجاد کند. خرید نمونه اصلی باعث می‌شود:

فشار سوخت در رنج استاندارد باقی بماند

طول عمر پمپ بنزین افزایش یابد

مصرف سوخت کاهش پیدا کند

موتور بدون ریپ و نوسان کار کند

استفاده از قطعات متفرقه با آلیاژهای نامرغوب یا سلونوئید بی‌کیفیت، باعث نوسان فشار، داغ شدن بیش از حد شیر و خطای سنسور ریل می‌شود.

جمع‌بندی

شیر کنترل فشار سوخت ریل انژکتور یکی از دقیق‌ترین قطعات سیستم سوخت‌رسانی است که با داشتن ساختاری شامل سلونوئید، سوپاپ داخلی، فنر تنظیم فشار، صافی ریزدانه و بدنه مقاوم، وظیفه کنترل و تثبیت فشار سوخت را بر عهده دارد. عملکرد صحیح این شیر سبب بهبود شتاب، کاهش مصرف سوخت و افزایش همگام‌سازی احتراق می‌شود. خرید نمونه اصلی این قطعه می‌تواند از بسیاری هزینه‌های اضافی و آسیب‌های احتمالی به سیستم سوخت‌رسانی جلوگیری کند.
