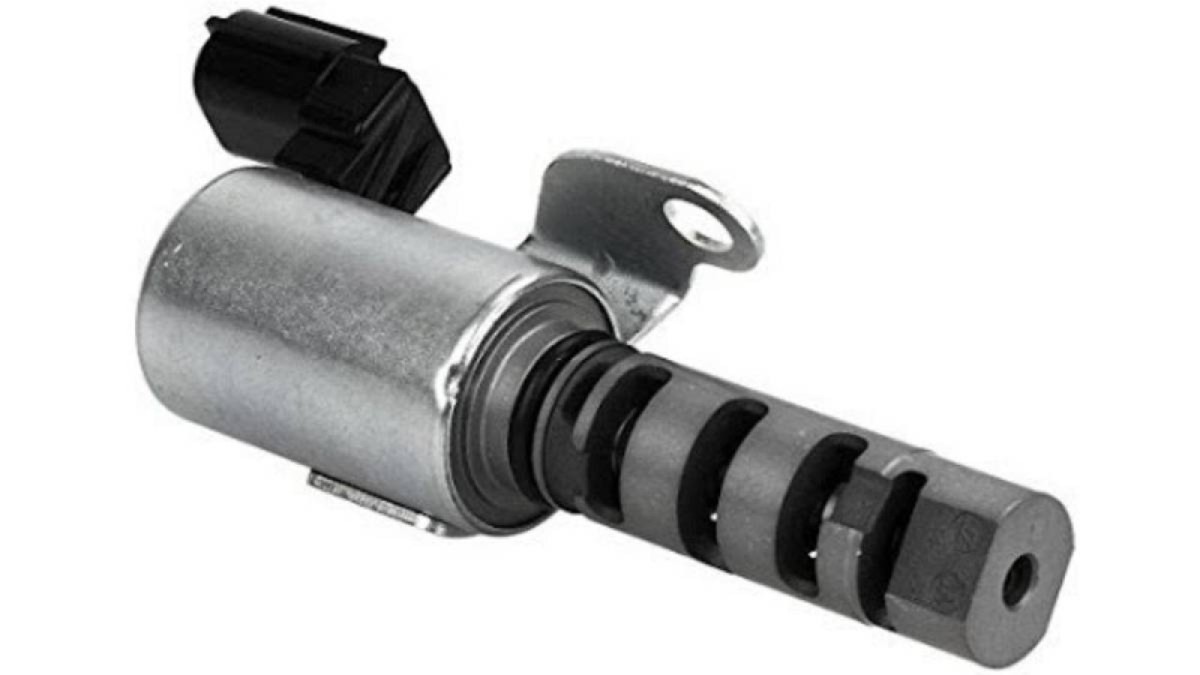

چگونگی عملکرد سوپاپ کنترل فشار در سیستم هیدرولیک گیربکس

چگونگی عملکرد سوپاپ کنترل فشار در سیستم هیدرولیک گیربکس

بررسی نقش، ساختار، انواع، علائم خرابی و اهمیت آن در کارکرد صحیح گیربکس‌های اتوماتیک

سوپاپ کنترل فشار یکی از حیاتی‌ترین اجزای سیستم هیدرولیک در گیربکس‌های اتوماتیک است که وظیفه اصلی آن مدیریت، تثبیت و تنظیم فشار روغن برای عملکرد دقیق کلاچ‌ها، باندها و مجموعه‌های انتقال قدرت است. این قطعه کوچک اما بسیار اثرگذار، تعادل هیدرولیکی را درون گیربکس برقرار کرده و از فشارهای بیش از حد یا کمتر از حد استاندارد جلوگیری می‌کند. عملکرد صحیح این سوپاپ تأثیر مستقیم بر کیفیت تعویض دنده، دوام قطعات داخلی، کاهش مصرف سوخت و جلوگیری از آسیب‌های جدی در مجموعه انتقال قدرت دارد.

در این مقاله تلاش شده است که با نگاهی علمی و در عین حال کاربردی، عملکرد سوپاپ کنترل فشار را در گیربکس‌های اتوماتیک بررسی کنیم و عواملی که باعث اختلال در عملکرد آن می‌شوند را توضیح دهیم تا برای تکنسین‌ها، کارشناسان خودرو و حتی رانندگان دقیق‌نگر، مطلبی مرجع و قابل استناد فراهم شود.

نقش اصلی سوپاپ کنترل فشار در سیستم هیدرولیک گیربکس

سیستم گیربکس اتوماتیک روی اصل انتقال هیدرولیک نیرو و مدیریت جریان روغن کار می‌کند. سوپاپ کنترل فشار، مرکز مدیریت این فشار است و سه وظیفه اساسی دارد:

۱. تنظیم فشار اصلی سیستم هیدرولیک

این سوپاپ میزان فشار روغن را با توجه به شرایط رانندگی، سرعت خودرو و نیاز گیربکس تنظیم می‌کند. اگر فشار بیش از حد باشد، قطعات داخلی تحت تنش قرار می‌گیرند و اگر فشار کم باشد، کلاچ‌ها به‌درستی قفل نمی‌شوند.

۲. ایجاد تعادل بین نیازهای گشتاوری

در هنگام شتاب‌گیری، سربالایی، یا تعویض‌های سنگین، نیاز گیربکس به فشار تغییر می‌کند. سوپاپ کنترل فشار این تغییرات را تشخیص داده و فشار مناسب را به‌صورت لحظه‌ای تأمین می‌کند.

۳. محافظت از گیربکس در برابر فشارهای خطرناک

اگر فشار بیش از حد افزایش یابد، سوپاپ کنترل فشار مسیر بای‌پس را باز کرده و روغن اضافی را به مخزن برمی‌گرداند تا از نشت، ترک یا سوختن کلاچ‌ها جلوگیری شود.

ساختار سوپاپ کنترل فشار در گیربکس اتوماتیک

سوپاپ کنترل فشار معمولاً از اجزای زیر تشکیل می‌شود:

بدنه فلزی بسیار مقاوم

این بدنه مقاومت بالایی در برابر دما، فشار و سایش دارد، زیرا باید سال‌ها بدون تغییر شکل کار کند.

پیستون یا اسپیول

این بخش حرکت رفت و برگشتی دارد و با کمک نیروهای هیدرولیکی مسیر جریان روغن را باز و بسته می‌کند.

فنر کالیبره شده

تنظیم اولیه فشار سیستم بر اساس سختی و طول این فنر تعیین می‌شود. کوچک‌ترین خرابی یا ضعیف شدن فنر می‌تواند فشار کل سیستم را مختل کند.

مجاری دقیق و کانال‌های روغن

این مجاری تعیین می‌کنند که روغن به کدام قسمت هدایت شده یا از کدام مسیر بای‌پس شود.

مکانیزم عملکرد سوپاپ کنترل فشار در گیربکس

عملکرد این سوپاپ بر پایه تعادل بین نیروی فنر و فشار روغن است. مراحل عملکرد به این صورت است:

مرحله اول: ورود روغن پرفشار

پمپ هیدرولیک روغن را با فشار بالا به سمت سوپاپ ارسال می‌کند.

مرحله دوم: مقایسه فشار با نیروی فنر

اگر فشار ورودی بیشتر از نیروی فنر باشد، اسپیول حرکت کرده و مسیر خروجی مشخصی باز می‌شود.

مرحله سوم: آزادسازی یا کاهش فشار

حرکت اسپیول باعث می‌شود بخشی از روغن به مسیر برگشت هدایت شده و فشار در کانال اصلی کاهش یابد.

مرحله چهارم: تثبیت فشار

سوپاپ تا زمانی که فشار به مقدار تنظیم‌شده نرسد، موقعیت خود را تغییر می‌دهد و سیستم را در تعادل نگه می‌دارد.

مرحله پنجم: واکنش لحظه‌ای به بار دینامیکی

در سبقت، افزایش بار موتور یا تعویض دنده، سیستم لحظه‌ای فشار بیشتری نیاز دارد و سوپاپ با باز و بسته شدن سریع، این نیاز را تأمین می‌کند.

انواع سوپاپ کنترل فشار در گیربکس‌های اتوماتیک

سوپاپ‌های کنترل فشار بسته به نوع گیربکس و طراحی سازنده، در چند دسته قرار می‌گیرند:

سوپاپ کنترل فشار مکانیکی

متکی بر فنر و طراحی ثابت بوده و در گیربکس‌های قدیمی‌تر استفاده می‌شود.

سوپاپ کنترل فشار الکتروهیدرولیک

تحت کنترل واحد کنترل گیربکس TCU و سلونوئیدها کار می‌کند و نقش بسیار دقیق‌تری دارد.

سوپاپ کنترل فشار خط

این نوع فشار کلی سیستم Line Pressure را مدیریت می‌کند و حیاتی‌ترین نوع آن محسوب می‌شود.

سوپاپ تعدیل فشار (Pressure Regulator)

میزان فشار مورد نیاز هر بخش را تنظیم کرده و برای هر مدار هیدرولیک یک سطح مشخص ایجاد می‌کند.

علائم خرابی سوپاپ کنترل فشار در گیربکس اتوماتیک

خرابی این قطعه می‌تواند باعث اختلالات مختلف شود که برخی از مهم‌ترین نشانه‌های آن عبارتند از:

تعویض دنده‌های خشن

وقتی فشار بیش از حد بالا باشد، تعویض‌ها شدید و همراه با ضربه می‌شوند.

تعویض دنده با تأخیر

کم بودن فشار باعث می‌شود کلاچ‌ها دیر درگیر شوند.

لغزش دنده یا لغزش کلاچ

نشان‌دهنده فشار کم یا گیر کردن اسپیول درون سوپاپ است.

داغ شدن روغن گیربکس

فشار غیرطبیعی جریان مناسب روغن را مختل کرده و دما افزایش می‌یابد.

افت شتاب

زیرا فشار کافی برای اعمال گشتاور وجود ندارد.

روشن شدن چراغ چک گیربکس

معمولاً همراه با خطاهای سنسور فشار یا سلونوئید کنترل فشار.

دلایل خرابی سوپاپ کنترل فشار

آلودگی روغن

ذرات براده فلزی، گرد و غبار یا سوختگی کلاچ‌ها باعث گیر کردن اسپیول می‌شود.

استفاده از روغن نامناسب

چسبندگی یا ویسکوزیته اشتباه، عملکرد سوپاپ را مختل می‌کند.

داغ شدن مداوم گیربکس

باعث تغییر ساختاری فنر و کاهش دقت آن می‌شود.

خرابی سلونوئیدها در سیستم‌های الکتروهیدرولیک

اختلال در سیگنال‌گیری، عملکرد سوپاپ را دچار مشکل می‌کند.

راه‌های تشخیص مشکل در سوپاپ کنترل فشار

بررسی فشار خط با دستگاه تست گیربکس

هر گونه انحراف از مقدار استاندارد نشانه وجود مشکل است.

تست با دستگاه دیاگ

خطاهای فشار، سلونوئید یا دمای گیربکس نشان‌دهنده اختلال هیدرولیکی است.

بررسی رفتار گیربکس هنگام تست جاده‌ای

تعویض‌های خشن یا ضعیف کمک زیادی به تشخیص می‌کند.

بررسی سلامت روغن

رنگ تیره، بوی سوختگی، وجود براده یا کف نشانه اختلال سوپاپ است.

روش‌های رفع مشکل سوپاپ کنترل فشار

سرویس کامل روغن گیربکس

تعویض روغن و فیلتر باعث رفع بسیاری از مشکلات ناشی از آلودگی می‌شود.

شست‌وشوی هیدرولیک مدار فشار

برای سیستم‌هایی که اسپیول گیر کرده است.

تعمیر یا تعویض سلونوئیدها

در گیربکس‌های مجهز به TCU این بخش نقش مهم‌تری از خود سوپاپ دارد.

تعویض سوپاپ

اگر فنر ضعیف شده یا اسپیول ساییده شده باشد، تعویض بهترین گزینه است.

اهمیت نگهداری و پیشگیری از خرابی سوپاپ کنترل فشار

تعویض روغن در دوره استاندارد

روغن تمیز عملکرد سوپاپ را بهینه نگه می‌دارد.

اجتناب از رانندگی در دمای بالا

ایستادن طولانی در ترافیک یا رانندگی تهاجمی دما را افزایش می‌دهد.

استفاده از روغن استاندارد

هر گیربکس فرمول روغن خاص خود را دارد و استفاده از برند نامعتبر می‌تواند عملکرد سوپاپ را مختل کند.

جمع‌بندی

سوپاپ کنترل فشار یکی از اساسی‌ترین اجزای هیدرولیک گیربکس اتوماتیک است که وظیفه تنظیم و تثبیت فشار روغن را بر عهده دارد. عملکرد دقیق و بدون خطای این سوپاپ تأثیر مستقیم بر کیفیت رانندگی، سلامت کلاچ‌ها و طول عمر گیربکس دارد. خرابی این قطعه می‌تواند موجب تعویض دنده خشن، تاخیر در درگیری دنده، داغ شدن روغن و آسیب جدی به گیربکس شود. با درک عملکرد این قطعه و توجه به اصول نگهداری، می‌توان از بسیاری از هزینه‌های سنگین تعمیرات جلوگیری کرد و راندمان خودرو را در بالاترین سطح حفظ نمود.
