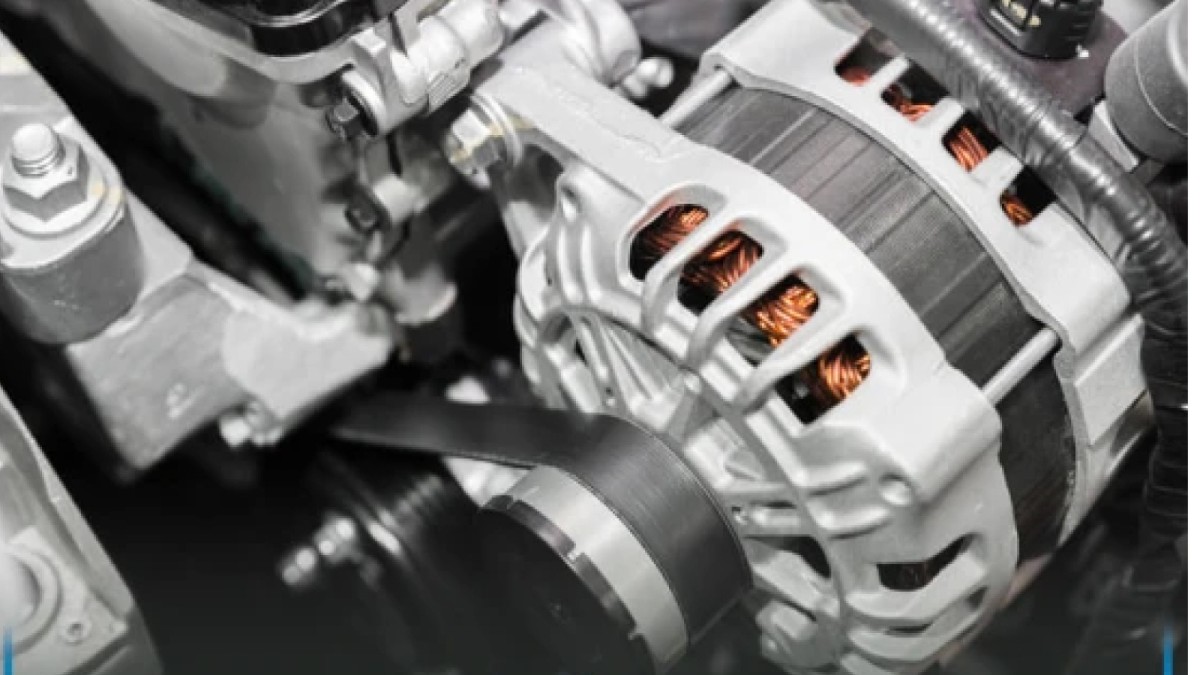

تحلیل ساختار دینام با سیستم تنظیم ولتاژ داخلی

دینام یا ژنراتور خودرو یکی از قطعات حیاتی در سیستم برقی خودرو است که انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل می‌کند. این انرژی برای تغذیه سیستم‌های برقی خودرو مانند چراغ‌ها، سیستم استارت، سیستم‌های الکترونیکی و شارژ باتری استفاده می‌شود. دینام‌ها معمولاً دارای سیستم تنظیم ولتاژ داخلی هستند که نقش مهمی در ثبات ولتاژ خروجی و حفاظت از قطعات برقی خودرو ایفا می‌کنند.

ساختار دینام

دینام از اجزای اصلی زیر تشکیل شده است:

روتور (Rotor):
روتور بخش متحرک دینام است که با اتصال به موتور خودرو می‌چرخد و جریان مغناطیسی تولید می‌کند. روتور معمولاً دارای سیم‌پیچ‌های میدان است که جریان DC از طریق جاروبک‌ها و کموتاتور تأمین می‌شود.

استاتور (Stator):
استاتور بخش ثابت دینام است که در اطراف روتور قرار دارد و با عبور میدان مغناطیسی روتور، جریان متناوب (AC) تولید می‌کند. سیم‌پیچ‌های استاتور معمولاً از جنس مس هستند تا هدایت الکتریکی بالایی داشته باشند.

پل دیود (Rectifier):
جریان تولید شده توسط استاتور به صورت AC است و برای استفاده در سیستم‌های DC خودرو نیاز به تبدیل دارد. پل دیود وظیفه تبدیل جریان AC به DC را بر عهده دارد.

سیستم تنظیم ولتاژ داخلی (Internal Voltage Regulator):
سیستم تنظیم ولتاژ داخلی وظیفه کنترل و تثبیت ولتاژ خروجی دینام را دارد. این سیستم با کنترل جریان میدان روتور، ولتاژ خروجی را در محدوده مشخصی نگه می‌دارد و از آسیب به باتری و سایر تجهیزات الکتریکی جلوگیری می‌کند.

عملکرد دینام با سیستم تنظیم ولتاژ داخلی

سیستم تنظیم ولتاژ داخلی دینام به گونه‌ای طراحی شده است که بدون نیاز به رگولاتور خارجی، ولتاژ خروجی را در محدوده استاندارد خودرو (معمولاً ۱۳.۵ تا ۱۴.۵ ولت) نگه دارد. عملکرد این سیستم به شکل زیر است:

سنسور داخلی ولتاژ، ولتاژ خروجی دینام را اندازه‌گیری می‌کند.

در صورت افزایش یا کاهش ولتاژ از محدوده استاندارد، سیستم جریان میدان روتور را تنظیم می‌کند.

با افزایش جریان روتور، ولتاژ خروجی دینام افزایش یافته و با کاهش جریان، ولتاژ کاهش می‌یابد.

این عملکرد باعث می‌شود که حتی در دورهای مختلف موتور، ولتاژ خروجی دینام پایدار باقی بماند و قطعات الکترونیکی خودرو دچار نوسان یا آسیب نشوند.

مزایای دینام با تنظیم ولتاژ داخلی

ثبات ولتاژ خروجی: جلوگیری از آسیب به باتری و تجهیزات الکتریکی خودرو.

کاهش قطعات جانبی: عدم نیاز به رگولاتور ولتاژ خارجی باعث کاهش پیچیدگی سیستم و هزینه‌ها می‌شود.

کارایی بهتر در دورهای پایین و بالا: ولتاژ خروجی پایدار حتی در حالت استارت زدن و دورهای بالا.

کاهش تعمیر و نگهداری: به دلیل یکپارچگی سیستم تنظیم ولتاژ، مشکلات ناشی از اتصال رگولاتور خارجی کاهش می‌یابد.

کاربردها

دینام با سیستم تنظیم ولتاژ داخلی در اکثر خودروهای مدرن استفاده می‌شود. این نوع دینام‌ها علاوه بر خودروهای سواری، در خودروهای سنگین، موتورسیکلت‌ها، ماشین‌آلات صنعتی و حتی سیستم‌های انرژی تجدیدپذیر کاربرد دارند.

نکات فنی مهم

بررسی و نگهداری دینام شامل تمیز کردن جاروبک‌ها، بررسی پل دیود و تست ولتاژ خروجی است.

دمای عملکرد دینام باید کنترل شود، زیرا دمای بالا می‌تواند باعث کاهش عمر سیم‌پیچ‌ها و پل دیود شود.

انتخاب دینام با توان مناسب باتری و تجهیزات خودرو اهمیت دارد، زیرا دینام کم‌قدرت باعث کاهش شارژ باتری و افزایش مصرف موتور می‌شود.

جمع‌بندی

دینام با سیستم تنظیم ولتاژ داخلی یکی از پیشرفته‌ترین و کارآمدترین روش‌ها برای تولید و مدیریت انرژی الکتریکی در خودروها است. این سیستم با کنترل هوشمند جریان میدان روتور، ولتاژ پایدار و ایمنی بالای تجهیزات الکتریکی خودرو را تضمین می‌کند. نگهداری مناسب و استفاده از دینام با کیفیت می‌تواند عمر باتری و سیستم برقی خودرو را افزایش دهد و از هزینه‌های تعمیر و تعویض جلوگیری کند.
