تحلیل ساختار اهرم‌بندی سیستم کلاچ هیدرولیکی

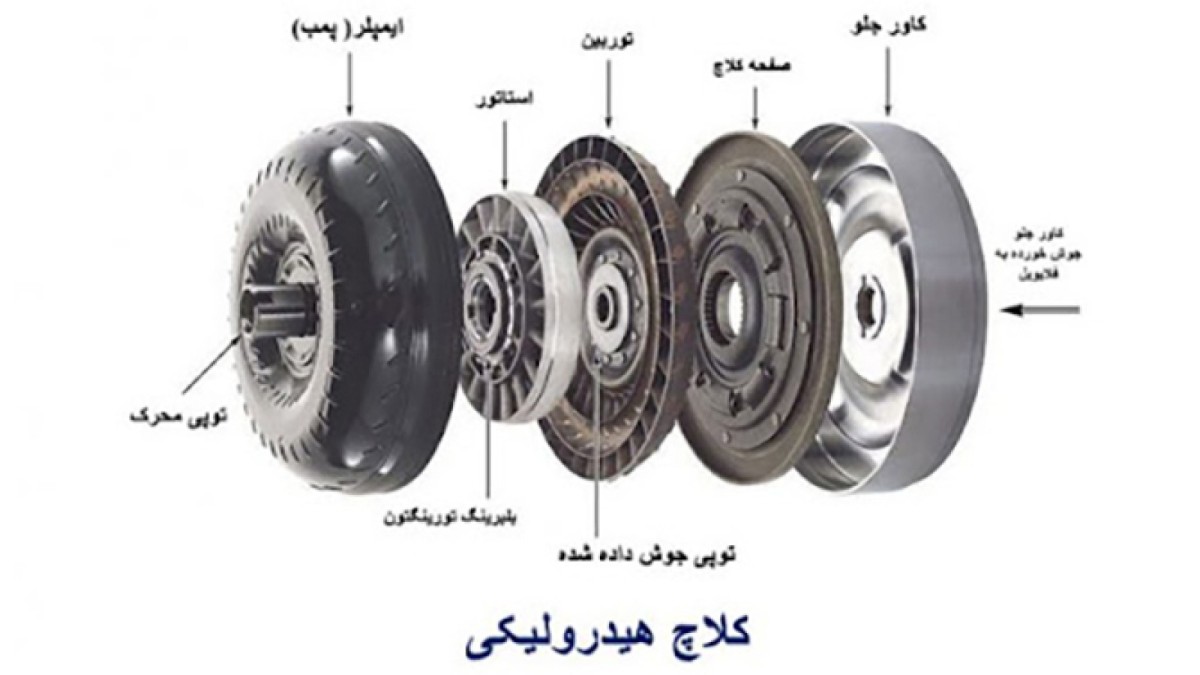

سیستم کلاچ هیدرولیکی یکی از مهم‌ترین بخش‌های مجموعه انتقال قدرت در خودروهای مدرن است که وظیفه آن قطع و وصل انتقال نیرو بین موتور و گیربکس با کمترین میزان اتلاف انرژی و بیشترین نرمی عملکرد می‌باشد. در این میان، ساختار اهرم‌بندی کلاچ هیدرولیکی نقشی کلیدی در تبدیل نیروی پای راننده به فشار هیدرولیک قابل کنترل دارد. بررسی دقیق این ساختار می‌تواند به درک بهتر رفتار کلاچ، روش‌های بهینه‌سازی آن، تشخیص خرابی‌ها و بهبود نگهداری سیستم کمک کند.

آشنایی با مفهوم اهرم‌بندی در سیستم کلاچ هیدرولیکی

در سیستم‌های مکانیکی سنتی، اهرم‌بندی به صورت مستقیم با کابل یا میله‌ها انجام می‌شد؛ اما در سیستم‌های هیدرولیکی، اهرم‌بندی به شکلی هوشمندانه با پمپ، سیلندر و نیروی روغن جایگزین شده است. در این ساختار، نیروی ورودی از طریق پدال به مجموعه هیدرولیک منتقل شده و با توجه به قوانین فشار در سیالات، به صورت یکنواخت و تقویت ‌شده به دیسک و صفحه منتقل می‌شود. هدف اصلی اهرم‌بندی، افزایش بازده نیرو، کاهش خستگی راننده و ایجاد یک حرکت نرم و قابل پیش‌بینی می‌باشد.

اجزای اصلی اهرم‌بندی کلاچ هیدرولیکی و نقش هر بخش

ساختار اهرم‌بندی این سیستم از چند بخش اساسی تشکیل شده است که هر کدام در عملکرد نهایی تأثیر مستقیم دارند. شناخت اصولی این اجزا برای تحلیل دقیق این مکانیزم ضروری است.

پدال کلاچ و نقطه شروع اهرم‌بندی

پدال نخستین جزء اهرم‌بندی است که نیروی پای راننده را دریافت می‌کند. طراحی هندسی پدال کلاچ بر اساس نسبت‌های مکانیکی انجام می‌شود تا نیروی ورودی به شکل مناسب تقویت یا کاهش یابد. نسبت نیروی پدال به جابجایی، عامل تعیین‌کننده راحتی راننده است. در سیستم هیدرولیکی، پدال نیروی کمتری نیاز دارد، زیرا بخش اعظم اهرم‌بندی توسط سیالات و پمپ انجام می‌شود.

سیلندر اصلی یا مستر سیلندر

مستر سیلندر اصلی‌ترین بخش در ایجاد فشار هیدرولیک است. این قطعه با طراحی داخلی شامل پیستون، اورینگ‌ها، فنر برگشت و مجاری روغن، تبدیل نیروی خطی پدال به فشار یکنواخت روغن را انجام می‌دهد. در ساختار اهرم‌بندی، مستر سیلندر همان نقش اهرم تقویت‌کننده را ایفا کرده و به دلیل سطح مقطع کوچک پیستون، نیروی پدال را چند برابر افزایش می‌دهد.

لوله‌ها و کانال‌های هیدرولیکی

بعد از تولید فشار توسط مستر سیلندر، نیروی هیدرولیکی از طریق لوله‌های مقاوم به سیلندر گیرنده منتقل می‌شود. نکته مهم در تحلیل این بخش، کاهش حداقلی تلفات فشار در مسیر انتقال است. جنس لوله‌ها، کیفیت اتصالات و قطر داخلی آنها نقش بسزایی در عملکرد صحیح اهرم‌بندی دارند.

سیلندر گیرنده یا پمپ کلاچ پایین

در انتهای مسیر، سیلندر گیرنده قرار دارد که فشار روغن را دوباره به یک نیروی مکانیکی تبدیل می‌کند. این قطعه مسئول حرکت دادن شاخک کلاچ و در نهایت ایجاد فاصله بین دیسک و صفحه است. نسبت اهرمی در این بخش بسیار حساس است، زیرا جابجایی کوچک در سیلندر گیرنده می‌تواند منجر به عملکرد کامل یا ناقص کلاچ شود.

شاخک یا اهرم کلاچ

شاخک کلاچ آخرین بخش از سازوکار اهرم‌بندی است که وظیفه آن انتقال فشار سیلندر گیرنده به بلبرینگ کلاچ می‌باشد. شکل هندسی شاخک، نقطه اتصال آن با محور کلاچ و مواد به کار رفته در ساخت آن بر عملکرد نرم و طول عمر سیستم تأثیر بسیاری دارد. این قطعه در واقع کلید نهایی عملکرد صحیح مجموعه است.

تحلیل عملکرد اهرم‌بندی و مزایای استفاده از سیستم هیدرولیکی

وجود اهرم‌بندی هیدرولیکی باعث می‌شود نیروی پای راننده با کمترین اتلاف در کل مسیر منتقل شود. در سیستم‌های سیمی، اتلاف نیرو، سفتی کابل، زنگ‌زدگی و مشکلات مکانیکی باعث کاهش بازده می‌شد، اما در سیستم هیدرولیکی، به دلیل انتقال فشار توسط سیالات غیرقابل تراکم، بازده بسیار بالاتر است.

مزایا

کاهش خستگی راننده و نرمی بیشتر پدال

عدم نیاز به تنظیمات مداوم

مقاومت بیشتر در برابر فرسایش مکانیکی

یکنواختی عملکرد در دماهای مختلف

افزایش عمر دیسک و صفحه

قابلیت طراحی دقیق‌تر در اهرم‌بندی و نسبت نیرو

چالش‌های رایج در اهرم‌بندی سیستم کلاچ هیدرولیکی

تحلیل مشکلات احتمالی این سیستم نشان می‌دهد که خرابی در هر کدام از اجزا می‌تواند کل عملکرد را مختل کند. مهم‌ترین چالش‌ها شامل موارد زیر است:

ورود هوا به مدار هیدرولیک و کاهش راندمان

نشتی روغن از مستر سیلندر یا سیلندر گیرنده

فرسایش اورینگ‌ها و کاهش فشار

خرابی شاخک کلاچ و کاهش دقت حرکت

تغییر ویسکوزیته روغن در دماهای بالا

شناخت علت‌ها و مکانیزم‌های خرابی باعث می‌شود تعمیرکار بتواند به‌صورت اصولی سیستم را عیب‌یابی و تعمیر کند.

اهمیت طراحی مهندسی در ساختار اهرم‌بندی

امروزه خودروسازان با استفاده از مدل‌سازی سه‌بعدی، تحلیل نیرو، شبیه‌سازی فشار سیالات و تست‌های طول عمر، ساختار اهرم‌بندی کلاچ هیدرولیکی را به سطحی بسیار دقیق رسانده‌اند. نسبت سطح مقطع پیستون‌ها، طول اهرم شاخک، زاویه پدال، جنس اورینگ‌ها و مسیر خطوط هیدرولیک، همگی بر اساس محاسبات مهندسی تعیین می‌شوند.

سیستم‌های جدید حتی از اهرم‌بندی ترکیبی با کمک بوسترها یا کلاچ‌های اکتیو استفاده می‌کنند که عملکرد نرم‌تر و طول عمر بالاتری دارند.

جمع‌بندی

تحلیل ساختار اهرم‌بندی در سیستم کلاچ هیدرولیکی نشان می‌دهد که این مجموعه نتیجه ترکیب دقیق مهندسی مکانیک، علم سیالات و طراحی اهرمی است. از انتقال نیروی پای راننده توسط پدال گرفته تا تبدیل آن به فشار توسط مستر سیلندر و نهایتاً حرکت شاخک، تمام این فرآیندها به‌گونه‌ای طراحی شده‌اند که بهترین بازده عملکردی فراهم شود. شناخت این ساختار به رانندگان، تعمیرکاران و علاقه‌مندان خودرو کمک می‌کند تا هم درک بهتری از سیستم داشته باشند و هم در صورت بروز هرگونه مشکل، با آگاهی بیشتری اقدام به عیب‌یابی و خرید قطعات نمایند.
