نقشه‌خوانی سیم‌کشی خودرو برای مبتدی‌ها

نقشه‌خوانی سیم‌کشی خودرو برای مبتدی‌ها: از ترس تا تسلط – نکات و روش‌ها

اگر برای اولین‌بار به یک نقشه سیم‌کشی خودرو نگاه کرده باشید، احتمالاً حس سردرگمی، ترس یا گیجی به سراغتان آمده است. خطوط درهم، نمادهای عجیب و رنگ‌های متفاوت ممکن است شما را از ادامه منصرف کند. اما نگران نباشید! نقشه‌خوانی سیم‌کشی خودرو، یک مهارت قابل یادگیری است؛ فقط کافی است آن را مرحله‌به‌مرحله، اصولی و با تمرین دنبال کنید. در این مقاله، قصد داریم به زبان ساده شما را از نقطه صفر تا تسلط نسبی در خواندن نقشه‌های برق خودرو پیش ببریم.

نقشه‌خوانی سیم‌کشی خودرو یعنی چه؟

نقشه‌خوانی سیم‌کشی خودرو به معنای توانایی درک و تحلیل مسیر عبور جریان برق در داخل خودرو است. این نقشه‌ها به شما نشان می‌دهند که جریان برق از کجا وارد می‌شود، از چه قطعاتی عبور می‌کند، چه عواملی روی آن تأثیر دارند و در نهایت کجا مصرف می‌شود. این مهارت یکی از ضروری‌ترین توانایی‌ها برای هر مکانیک، برق‌کار خودرو یا علاقه‌مند به تعمیرات خودرو است.

چرا باید نقشه‌خوانی را یاد بگیریم؟

در دنیای امروز، خودروها به شدت به سیستم‌های برقی وابسته هستند. از باز شدن پنجره گرفته تا روشن شدن چراغ‌ها، فعال شدن پمپ بنزین، کار کردن ECU، سیستم ترمز ABS و حتی تهویه مطبوع—all این‌ها نیاز به سیستم برق سالم دارند. اگر شما نتوانید مسیر برق را دنبال کنید، عیب‌یابی به یک کار پرهزینه و پرخطا تبدیل می‌شود. دانستن نحوه خواندن نقشه برق خودرو باعث صرفه‌جویی در زمان، کاهش هزینه و افزایش دقت در تعمیرات می‌شود.

اجزای اصلی نقشه سیم‌کشی خودرو

برای شروع، باید بدانید که یک نقشه سیم‌کشی شامل چه چیزهایی است. اصلی‌ترین عناصر موجود در نقشه‌ها، سیم‌ها، فیوزها، رله‌ها، سوئیچ‌ها، اتصالات (کانکتورها) و قطعات مصرف‌کننده برق مثل لامپ‌ها، فن، ECU و سایر اجزا هستند. این نقشه‌ها همچنین نشان می‌دهند که برق از باتری چگونه وارد مدار شده و در نهایت به زمین (GND) بازمی‌گردد.

آشنایی با نمادها و علامت‌ها

یکی از مهم‌ترین مهارت‌ها در نقشه‌خوانی، درک نمادهاست. به عنوان مثال:

• باتری با علامت + و - نمایش داده می‌شود.
• زمین یا GND معمولاً با یک علامت شبیه مثلث یا سه خط افقی به نمایش درمی‌آید.
• رله‌ها معمولاً با یک مربع و چهار پایه مشخص می‌شوند.
• لامپ به صورت یک دایره با یک خط مارپیچ داخل آن دیده می‌شود.
• سوئیچ‌ها با یک خط باز یا بسته با برچسب مشخص نمایش داده می‌شوند.

ابزارهای مورد نیاز

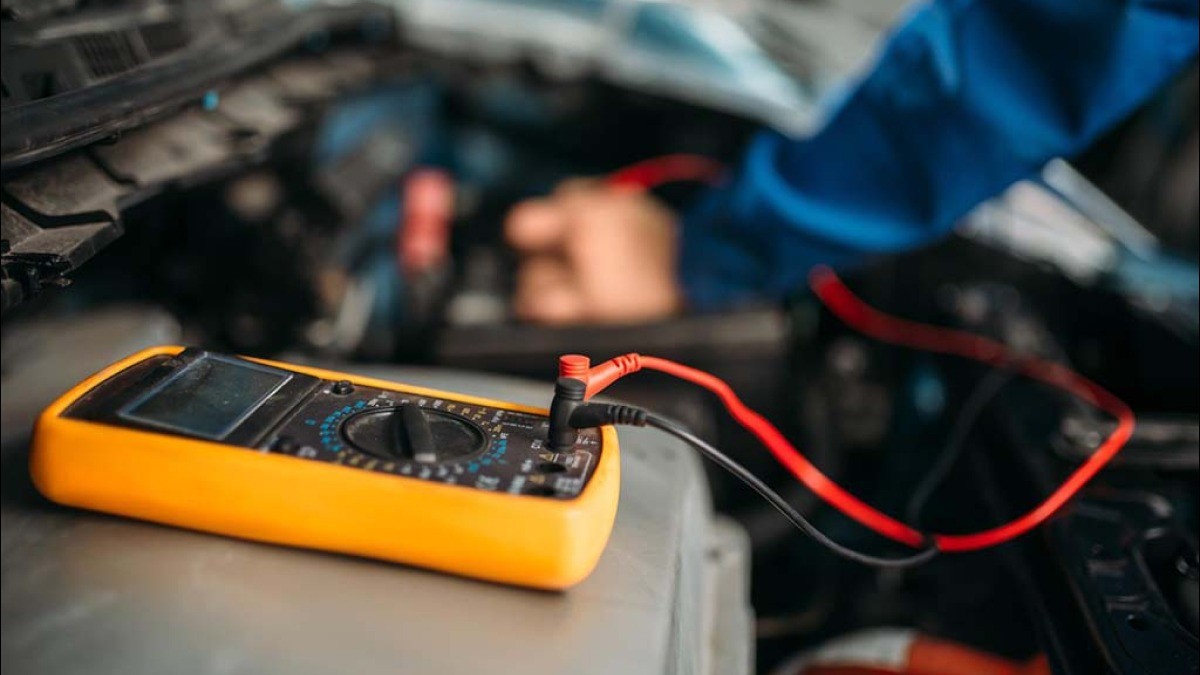

برای شروع نقشه‌خوانی و تحلیل آن‌ها، به چند ابزار اساسی نیاز دارید. مهم‌ترین‌شان مولتی‌متر دیجیتال است که برای اندازه‌گیری ولتاژ، جریان و مقاومت استفاده می‌شود. همچنین باید نقشه‌های استاندارد برق خودرو را به‌صورت فایل PDF یا چاپی در اختیار داشته باشید. پروب، کابل تست، و در صورت نیاز، نرم‌افزارهایی مانند Mitchell یا ALLDATA نیز می‌توانند کمک‌کننده باشند.

مراحل یادگیری نقشه‌خوانی برای مبتدی‌ها

مرحله اول: شناخت رنگ‌های سیم

سیم‌ها معمولاً با رنگ‌های مشخصی دسته‌بندی می‌شوند. مثلاً سیم قرمز معمولاً برق دائمی دارد، سیم مشکی نشان‌دهنده زمین است، سیم آبی برق بعد از سوییچ را دارد و زرد اغلب مربوط به سیگنال‌هاست. این رنگ‌ها کمک می‌کنند تا سریع‌تر متوجه نوع سیم بشوید.

مرحله دوم: بررسی مسیر کلی مدار

برای فهم نقشه، باید ابتدا مسیر کلی عبور برق را بفهمید. یعنی از باتری شروع کرده، فیوز مربوطه را پیدا کنید، سپس رله‌ها و سوئیچ‌ها را بررسی کرده و در نهایت به قطعه مصرف‌کننده برسید.

مرحله سوم: شناسایی کانکتورها

در نقشه‌ها، کانکتورها به همراه شماره پین‌ها مشخص می‌شوند. برای عیب‌یابی یا تست هر قطعه، باید دقیقاً بدانید که هر پین چه وظیفه‌ای دارد.

مرحله چهارم: تمرین روی نقشه‌های ساده

شروع کار را با مدارهای ساده مانند چراغ جلو، چراغ عقب یا برف‌پاک‌کن آغاز کنید. این مدارها پیچیدگی کمتری دارند و برای درک مفاهیم اولیه بسیار مفید هستند.

مرحله پنجم: تطبیق با خودرو واقعی

پس از تحلیل نقشه، بهتر است آن را با سیم‌کشی واقعی خودرو مقایسه کرده و سعی کنید موقعیت اجزای مختلف را در دنیای واقعی پیدا کنید. این کار باعث تثبیت آموخته‌ها می‌شود.

اشتباهات رایج مبتدی‌ها

• نادیده گرفتن فیوز در مسیر مدار
• ناتوانی در تشخیص ورودی و خروجی کانکتورها
• خواندن اشتباه جهت جریان برق
• استفاده نکردن از زمین مناسب هنگام تست

این اشتباهات طبیعی هستند و با تمرین به مرور رفع می‌شوند.

نتیجه‌گیری

نقشه‌خوانی سیم‌کشی خودرو شاید در ابتدا پیچیده و گمراه‌کننده به نظر برسد، اما با یادگیری قدم‌به‌قدم، تمرین مستمر و استفاده از منابع مناسب، می‌توانید بر این مهارت مسلط شوید. دانستن این مهارت نه تنها باعث صرفه‌جویی در زمان و هزینه می‌شود، بلکه شما را در مسیر تبدیل‌شدن به یک تعمیرکار یا برق‌کار حرفه‌ای خودرو قرار می‌دهد.
