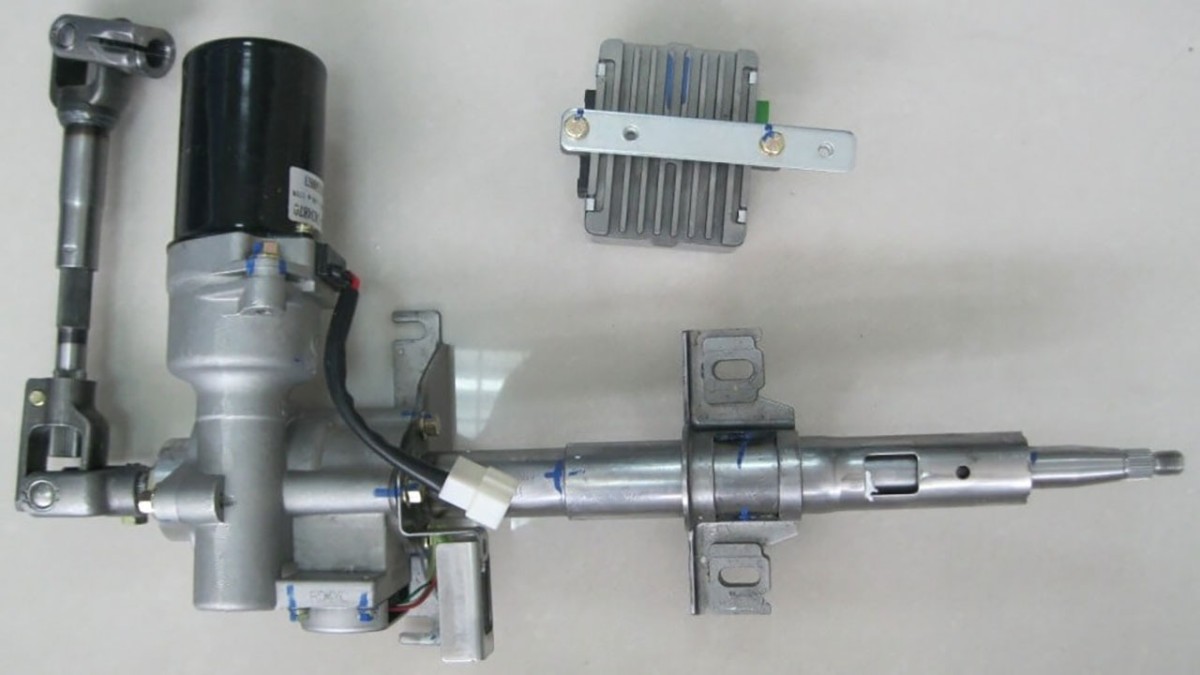

نقش محدودکننده گشتاور در سیستم فرمان برقی

نقش محدودکننده گشتاور در سیستم فرمان برقی (EPS)

بررسی تخصصی عملکرد، انواع، اهمیت و تاثیر آن بر ایمنی و عملکرد خودرو

سیستم فرمان برقی یا EPS یکی از مهم‌ترین فناوری‌های نوین در خودروهای امروزی است که با حذف پمپ هیدرولیک و استفاده از موتور الکتریکی، کنترل فرمان را هوشمندتر، سبک‌تر و بسیار اقتصادی‌تر کرده است. در چنین سیستمی، عنصر کلیدی و کمتر شناخته‌شده‌ای وجود دارد که در پایداری، ایمنی و کیفیت عملکرد فرمان نقش مستقیم دارد: محدودکننده گشتاور (Torque Limiter). این قطعه یا الگوریتم کنترلی، وظیفه دارد مقدار گشتاوری را که موتور برقی به ستون یا دنده فرمان اعمال می‌کند تنظیم، کنترل و محدود کند تا فرمان همیشه در محدوده امن، روان و قابل پیش‌بینی باقی بماند.

این مقاله به صورت تحلیلی و دقیق، مفاهیم، ساختار، عملکرد، خرابی‌ها، نشانه‌ها و اثرات محدودکننده گشتاور در سیستم فرمان برقی را بررسی می‌کند.

محدودکننده گشتاور در سیستم فرمان برقی چیست؟

محدودکننده گشتاور یک مکانیزم مکانیکی یا الگوریتم نرم‌افزاری است که جلوگیری می‌کند موتور الکتریکی بیش از حد لازم نیروی کمکی به فرایند چرخش فرمان وارد کند. این ابزار تعیین می‌کند حداکثر گشتاوری که به چرخ‌ها منتقل می‌شود چه میزان باشد تا از مواردی مانند:

ایجاد فرمان بیش‌ازحد سبک

ناپایداری در سرعت‌های بالا

فشار بیش از حد موتور الکتریکی

انتقال نیروهای ناخواسته به دست راننده

شکست قطعات مکانیکی فرمان

جلوگیری شود.

در واقع، محدودکننده گشتاور یک خط دفاعی هوشمند است که اجازه نمی‌دهد سیستم فرمان برقی رفتاری غیرطبیعی یا خطرناک از خود نشان دهد.

چرا وجود Torque Limiter در EPS ضروری است؟

۱. تضمین ایمنی در سرعت‌های بالا

اگر موتور الکتریکی بدون محدودیت عمل کند، در سرعت‌های بالا فرمان بیش از حد نرم می‌شود. این وضعیت واکنش خودرو را حساس و کنترل‌پذیری را خطرناک می‌کند. محدودکننده گشتاور باعث می‌شود فرمان در سرعت زیاد کمی سفت‌تر شود.

۲. جلوگیری از آسیب به موتور الکتریکی

موتور EPS در لحظاتی مثل پارک کردن، پیچیدن با زاویه زیاد یا برخورد با مانع، تحت فشار شدید قرار می‌گیرد. محدودکننده گشتاور مانع از وارد شدن گشتاور بیش از حد به موتور می‌شود.

۳. جلوگیری از انتقال ضربات جاده

چاله‌ها، دست‌اندازها و ناهمواری‌ها می‌توانند شوک‌های ناگهانی به فرمان وارد کنند. Torque Limiter این شوک‌ها را کاهش می‌دهد.

۴. جلوگیری از گرم شدن و سوختن ECU فرمان

زمانی که ECU فرمان می‌خواهد نیروی بیش از حد به موتور اعمال کند، محدودکننده گشتاور مانع انجام این دستور می‌شود و از آسیب‌های حرارتی جلوگیری می‌کند.

5. بهبود تجربه رانندگی

فرمان همیشه میزان سفتی و نرمی استاندارد و کنترل‌شده خواهد داشت و در هر شرایطی احساس یکپارچه و یکنواخت ارائه می‌دهد.

انواع محدودکننده گشتاور در فرمان برقی

در سیستم‌های فرمان برقی مدرن، محدودکننده گشتاور می‌تواند سه نوع اصلی داشته باشد:

۱. محدودکننده گشتاور مکانیکی

در برخی سیستم‌های EPS ستونی، یک کلاچ اصطکاکی یا فنردار بین موتور و شفت قرار می‌گیرد. این مکانیزم در صورت وارد شدن نیروی بیش از حد، اجازه لغزش کنترل‌شده می‌دهد.

۲. محدودکننده گشتاور الکترونیکی

متداول‌ترین نوع در خودروهای جدید.
ECU بر اساس داده‌های سنسورها مانند:

سنسور زاویه فرمان

سنسور سرعت خودرو

سنسور گشتاور فرمان

سنسور جریان موتور

مقدار کمک را محدود می‌کند.

۳. محدودکننده نرم‌افزاری مبتنی بر الگوریتم‌های هوش مصنوعی

در خودروهای سطح بالا، الگوریتم‌های predictive وجود دارند که رفتار راننده را تحلیل می‌کنند و میزان گشتاور کمک را به صورت پویا تنظیم می‌کنند.

نحوه عملکرد محدودکننده گشتاور در سیستم EPS

هنگامی که راننده فرمان را می‌چرخاند، سنسور گشتاور میزان نیروی وارد شده از سوی راننده را اندازه‌گیری می‌کند. این داده‌ها همراه با سرعت خودرو به ECU ارسال می‌شود. سپس ECU تصمیم می‌گیرد:

چه مقدار گشتاور کمکی لازم است؟

آیا راننده نیاز به کمک بیشتر دارد یا کمتر؟

آیا شرایط جاده نیاز به محدود کردن کمک دارد؟

اگر راننده نیروی زیاد اعمال کند یا موتور در حالت فشار شدید باشد، محدودکننده گشتاور فعال شده و یکی از اقدامات زیر را انجام می‌دهد:

کاهش جریان موتور

محدود کردن فرمان به مقدار گشتاور تعریف‌شده

جلوگیری از افزایش بیش از حد کمک فرمان

فعال‌سازی حالت Safe Mode

هشداردهی به راننده با چراغ EPS

این چرخه در کسری از ثانیه انجام می‌شود.

ارتباط محدودکننده گشتاور با دیگر اجزای فرمان برقی

۱. ECU فرمان

مرکز هوشمند کنترل که دستور محدودسازی را می‌دهد.

۲. موتور الکتریکی

دستور دریافت می‌کند که تا چه میزان گشتاور اجازه دارد وارد کند.

۳. سنسور گشتاور

مبنای اصلی تصمیم‌گیری.

۴. سنسور سرعت خودرو

در سرعت بالا کمک را کم می‌کند، در سرعت پایین زیاد.

۵. گیربکس فرمان

محدودکننده نگهبان سلامت این بخش است.

تاثیر محدودکننده گشتاور بر عملکرد خودرو

تاثیر بر فرمان‌پذیری

فرمان نرم‌تر، هوشمندتر و قابل پیش‌بینی‌تر می‌شود.

تاثیر بر پایداری

در سرعت بالا فرمان سفت می‌شود و خودرو پایدارتر عمل می‌کند.

تاثیر بر مصرف انرژی

موتور بی‌دلیل نیروی اضافی تولید نمی‌کند و مصرف برق کاهش می‌یابد.

تاثیر بر طول عمر قطعات

قطعات مکانیکی و الکتریکی کمتر تحت فشار غیرعادی قرار می‌گیرند.

علائم خرابی محدودکننده گشتاور در EPS

اگر این بخش دچار مشکل شود، خودرو یکی از نشانه‌های زیر را نشان می‌دهد:

سبک شدن بیش از حد فرمان

سفت شدن غیرعادی فرمان در سرعت‌های پایین

لرزش فرمان

صدای تق‌تق هنگام چرخاندن

روشن شدن چراغ هشدار EPS

بازگشت دیرهنگام فرمان به وضعیت مستقیم

سفت شدن لحظه‌ای فرمان در پیچ‌ها

ضربه‌زدن فرمان هنگام چرخش سریع

خرابی آن می‌تواند مشکلاتی شبیه نقص موتور برقی یا سنسور گشتاور ایجاد کند.

علت‌های شایع خرابی Torque Limiter

فرسودگی مکانیزم‌های داخلی

افزایش لقی در مجموعه فرمان

خرابی سنسور گشتاور

خرابی برد ECU

جریان بیش از حد در موتور فرمان

کالیبراسیون اشتباه پس از تعمیر

استفاده از قطعات غیراستاندارد

تاثیر محدودکننده گشتاور بر تجربه راننده

محدودکننده گشتاور نه‌تنها ایمنی را افزایش می‌دهد، بلکه کیفیت حس فرمان را بهتر و قابل اعتمادتر می‌کند. راننده احساس کنترل دقیق، ثبات در سرعت، و فرمانی نرم و هماهنگ دارد.

روش‌های تست محدودکننده گشتاور

تست با دستگاه دیاگ مخصوص EPS

مقایسه گشتاور کمکی در سرعت‌های مختلف

تست شوک و بازگشت فرمان

بررسی جریان موتور

بررسی رفتار فرمان هنگام برخورد با مانع

اهمیت نقش محدودکننده گشتاور در آینده سیستم‌های فرمان

با پیشرفت خودروهای هوشمند، سیستم فرمان برقی مستقيماً با مواردی مانند:

رانندگی خودکار

سیستم‌های کمک‌راننده

پارک خودکار

هماهنگی با سیستم پایداری خودرو

در ارتباط است. بنابراین وجود محدودکننده گشتاور پیشرفته برای حفظ ایمنی و دقت فرمان حیاتی‌تر از گذشته خواهد شد.

جمع‌بندی

محدودکننده گشتاور در سیستم فرمان برقی یکی از اجزای حیاتی و تأثیرگذار برای ایجاد فرمان دقیق، ایمن، قابل پیش‌بینی و پایدار است. این مکانیزم با جلوگیری از اعمال نیروی اضافی، سیستم را از فشارهای غیرعادی محافظت می‌کند، رفتار فرمان را عقلانی می‌سازد و هم در سرعت‌های بالا و هم در مانورهای سنگین، عملکرد یکنواخت و مطمئن ارائه می‌دهد.
